注入成型(シリコーンゴム)はアクリル樹脂型などで製品の型(反転型)を作成し、そこに液状のシリコーンと硬化剤を混合したものを型に流し込み、脱泡・硬化をさせて製品を作成する方法です。

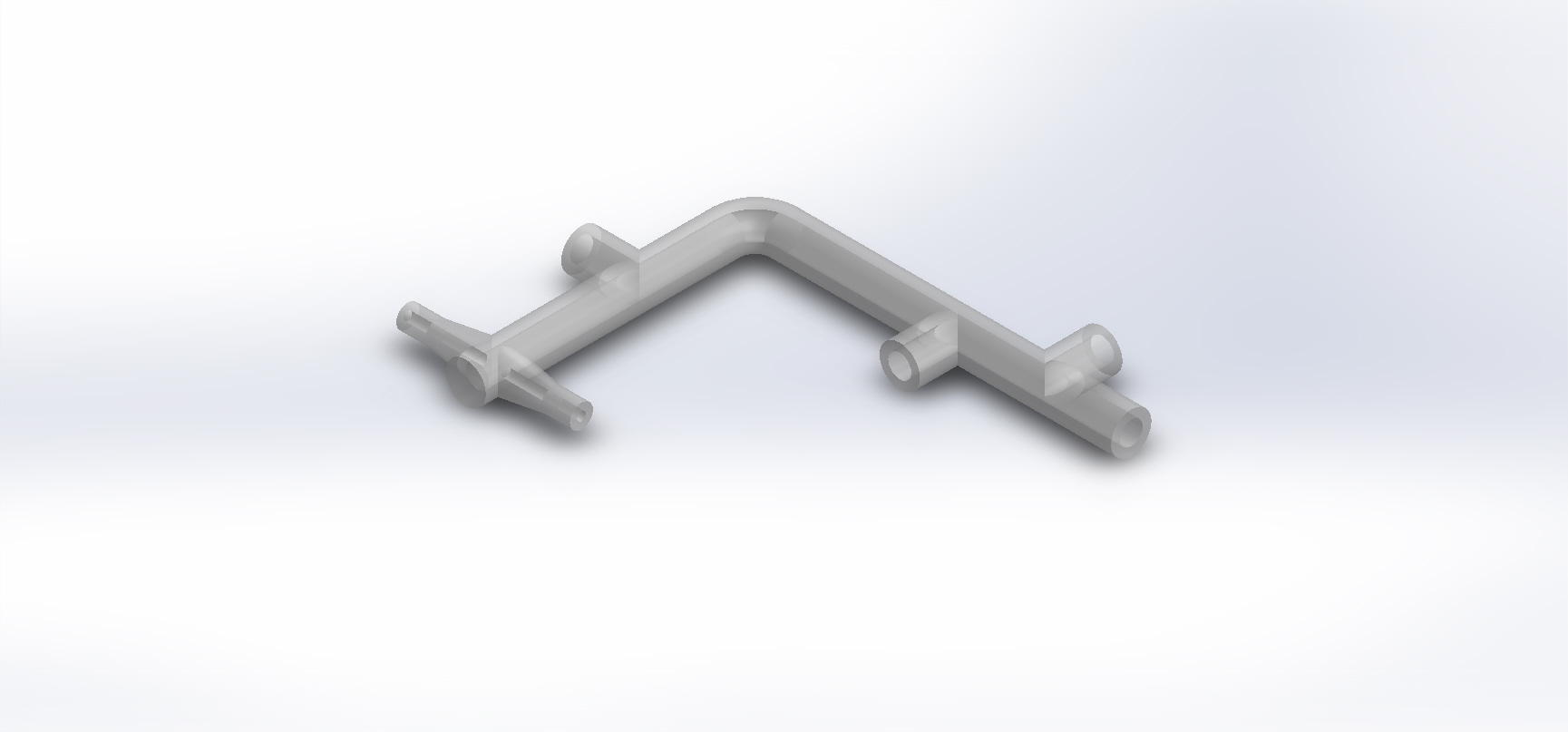

  (左絵は異形パイプ部品です)

弊社では下記目的での成形依頼をいただいております。

・切削加工では再現できない形状を試作品向けに作成する目的。

・量産型を起こす前の形状確認の目的。

・または少ロット（通算で数十個）生産用の目的。

樹脂製(アクリル)の型の為、比較的型の寿命が短く、100ショット程度を目安として下さい。しかしながら、仕上がりは金型品と比較し遜色はありません。



特徴として

・納期が金型品と比較して早い。(10日程度)

・切削加工品では不可な無理抜き形状を安価に製作可能。(目安＠5000円～＠20000円程度＋別途樹脂型技術　費)

・2色成形(硬度、色調)が可能です、使用材質の硬度はHs35°～65°です。

・色については白、黒、乳白、透明、色味に限界がありますが赤・緑なども可能です。

・成形に際しては離型剤を使用するケースが多く、その為が接着性は経験上良くない印象です。

なお、樹脂型には技術ノウハウが有る為、お客様への引渡しはできかねます。



弊社での医療機器向け部品の実績は

・カテーテル折れ止め部品の試作

・血圧計用配管部品の試作

・キー(ボタン)の操作感確認用試作

などが挙げられます。
